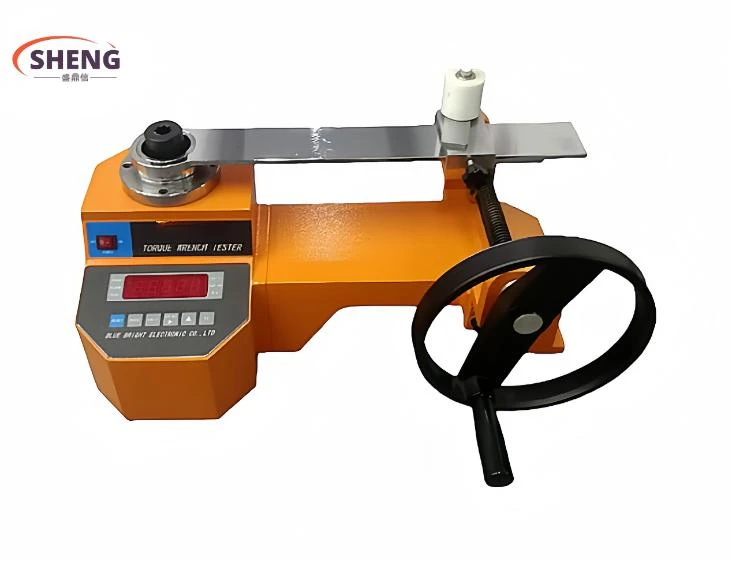

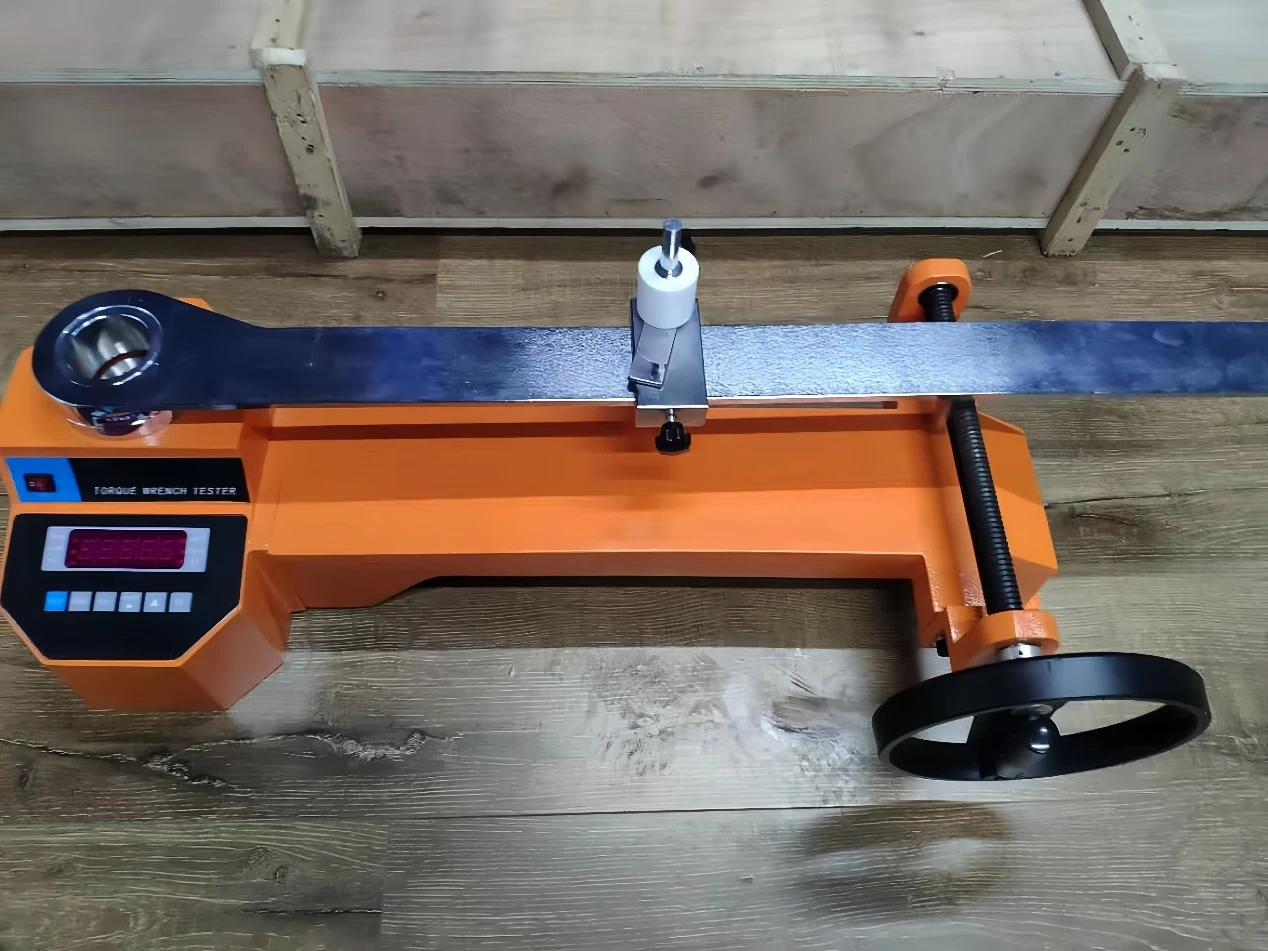

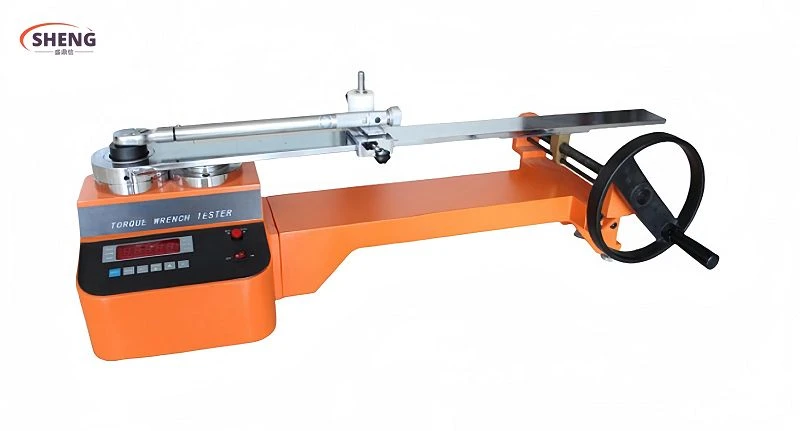

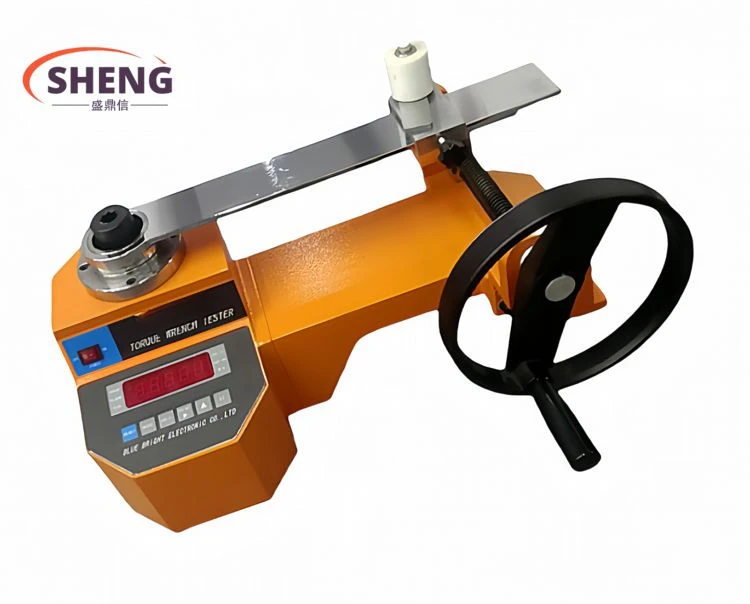

جهاز اختبار معايرة مفتاح الربط هو أداة معايرة محمولة عالية الدقة مصممة خصيصًا لمعايرة والتحقق من أنواع مختلفة من مفاتيح عزم الدوران اليدوية. يستخدم على نطاق واسع في التصنيع الميكانيكي وصيانة السيارات واختبار البحث العلمي وغيرها من الصناعات.
تحديد
(1) مواصفات معايرة مفتاح عزم الدوران بمستشعر واحد
|
نموذج |
مدى عزم الدوران |
وزن |
أقصى ذراع فعال[مم] |
الأبعاد الخارجية[مم] |
سائق |
||
|
L |
W |
H |
|||||
|
SDX-1000CT-01 |
0.2-2 |
25 |
|
280 |
90 |
170 |
6.3 |
|
SDX-1000CT-02 |
0.5-5 |
25 |
|
280 |
90 |
170 |
6.3 |
|
SDX-1000CT-03 |
1-10 |
25 |
600 |
800 |
440 |
340 |
6.3/10 |
|
SDX-1000CT-04 |
3-30 |
25 |
600 |
800 |
440 |
340 |
6.3/10 |
|
SDX-1000CT-05 |
5-50 |
25 |
600 |
800 |
440 |
340 |
6.3/10 |
|
SDX-1000CT-06 |
10-100 |
25 |
750 |
950 |
440 |
340 |
6.3/10/12.5 |
|
SDX-1000CT-07 |
20-200 |
25 |
750 |
950 |
440 |
340 |
6.3/10/12.5 |
|
SDX-1000CT-08 |
30-300 |
25 |
750 |
950 |
440 |
340 |
6.3/10/12.5 |
|
SDX-1000CT-09 |
50-500 |
25 |
750 |
950 |
440 |
340 |
10/12.5/20 |
|
SDX-1000CT-10 |
100-1000 |
60 |
1200 |
1400 |
600 |
350 |
12.5/20/25 |
|
SDX-1000CT-11 |
200-2000 |
65 |
1300 |
1600 |
800 |
550 |
20/25 |
|
SDX-1000CT-12 |
300-3000 |
90 |
1800 |
2000 |
1000 |
550 |
20/25 |
|
SDX-1000CT-13 |
500-5000 |
90 |
1800 |
2000 |
1000 |
550 |
20/25/38 |
|
SDX-1000CT-14 |
1000-10000 |
90 |
1800 |
2000 |
1000 |
550 |
25/38/51 |
|
دقة |
±1% |
||||||
|
وضع العرض |
5-شاشة عرض LED رقمية |
||||||
|
مزود الطاقة |
تيار متردد 220 فولت/50 هرتز |
||||||
(2) مواصفات ومعايير معايرة مفتاح عزم الدوران بمستشعر مزدوج
|
نموذج |
مدى عزم الدوران |
وزن |
أقصى ذراع فعال[مم] |
الأبعاد الخارجية[مم] |
سائق |
||
|
L |
W |
H |
|||||
|
SDX-2000CT-01 |
0.5-5,5-50 |
35 |
650 |
900 |
450 |
340 |
6.3/10/12.5 |
|
SDX-2000CT-02 |
1-10,10-100 |
35 |
650 |
900 |
450 |
340 |
6.3/10/12.5 |
|
SDX-2000CT-03 |
2-20,20-200 |
35 |
650 |
900 |
450 |
340 |
6.3/10/12.5 |
|
SDX-2000CT-04 |
3-30,30-300 |
35 |
650 |
900 |
450 |
340 |
6.3/10/12.5/20 |
|
SDX-2000CT-05 |
5-50,50-500 |
35 |
650 |
900 |
450 |
340 |
6.3/10/12.5/25 |
|
SDX-2000CT-06 |
10-100,100-1000 |
60 |
1400 |
1400 |
600 |
350 |
6.3/10/20/25 |
|
SDX-2000CT-07 |
20-200,200-2000 |
65 |
1600 |
1600 |
800 |
550 |
6.3/10/20/25 |
|
SDX-2000CT-08 |
30-300,300-3000 |
90 |
2000 |
2000 |
1000 |
550 |
6.3/10/20/25 |
|
SDX-2000CT-09 |
50-500,500-5000 |
90 |
2000 |
2000 |
1000 |
550 |
12.5/25/38 |
|
SDX-2000CT-10 |
100-1000,1000-10000 |
90 |
2000 |
2000 |
1000 |
550 |
12.5/25/38/51 |
|
دقة |
±1% |
||||||
|
وضع العرض |
5-شاشة عرض LED رقمية |
||||||
|
مزود الطاقة |
تيار متردد 220 فولت/50 هرتز |
||||||
مواصفات المنتج
1. قياس عالي الدقة: يتميز معاير عزم الدوران اليدوي بدقة قياس رائعة، حيث يلتقط بدقة الاختلافات الدقيقة في عزم الدوران لضمان نتائج قياس دقيقة وموثوقة.
2. تصميم محمول: تم تصميم المعاير ليكون خفيف الوزن وقابل للحمل، حيث يسمح للمستخدمين بحمله بسهولة إلى الميدان لأعمال المعايرة والاختبار، مما يعزز مرونة العمل وكفاءته بشكل كبير.
3. واجهة سهلة الاستخدام وبديهية: مزود بشاشة عرض واضحة وبديهية وواجهة سهلة الفهم، يتيح معاير مفتاح عزم الدوران اليدوي للمستخدمين ضبط المعلمات وقراءة البيانات واختيار الوظائف بسهولة. إنه سهل الاستخدام ولا يتطلب تدريبًا معقدًا للتشغيل.
باختصار، يعد معاير مفتاح عزم الدوران اليدوي أداة قياس لا غنى عنها في مختلف المجالات نظرًا لقياسه عالي الدقة وتصميمه المحمول وواجهة المستخدم البديهية والوظائف المتعددة والاستقرار الممتاز والمتانة.
طلب
يجد جهاز اختبار معايرة المفتاح تطبيقات واسعة النطاق في مختلف الصناعات والقطاعات، بما في ذلك:
1. التصنيع والتجميع الصناعي: يستخدم عمال التجميع في خطوط الإنتاج الصناعي مفاتيح عزم الدوران لضمان إحكام ربط البراغي والصواميل. يتم استخدام معاير مفتاح عزم الدوران اليدوي للمعايرة المنتظمة لمفاتيح عزم الدوران هذه لضمان دقة عزم الدوران واستقرار جودة المنتج أثناء عمليات التجميع.
2. صيانة السيارات والخدمة: يحتاج فنيو السيارات إلى التأكد من إحكام ربط المكونات مثل العجلات والمحركات وأنظمة التعليق. يساعدهم معايرة مفتاح عزم الدوران اليدوي في معايرة مفاتيح عزم الدوران لتلبية مواصفات عزم الدوران الخاصة بمصنعي السيارات، مما يضمن سلامة القيادة.
3. الفضاء: في قطاع الفضاء، يعد عزم ربط البراغي والصواميل أمرًا بالغ الأهمية لأنه يؤثر بشكل مباشر على سلامة هيكل الطائرة وسلامتها. يتم استخدام معايرة مفتاح عزم الدوران اليدوي لمعايرة مفاتيح عزم الدوران عالية الدقة لضمان أن كل عملية ربط تلبي معايير الطيران الصارمة.
4. صناعة الطاقة: يتطلب تركيب وصيانة المعدات في قطاعات مثل البترول والغاز الطبيعي وتوليد طاقة الرياح التحكم الدقيق في عزم الدوران. يتم استخدام معايرة مفتاح عزم الدوران اليدوي لضمان دقة مفاتيح عزم الدوران، وبالتالي حماية التشغيل الآمن لمعدات الطاقة.
5. السكك الحديدية والنقل: يتطلب تركيب وصيانة مسارات السكك الحديدية والجسور ومعدات الإشارات التحكم الدقيق في عزم الدوران. يلعب معايرة مفتاح عزم الدوران اليدوي دورًا رئيسيًا في بناء السكك الحديدية وصيانتها، مما يضمن أن المثبتات تلبي متطلبات عزم الدوران القياسية، وبالتالي ضمان استقرار أنظمة السكك الحديدية وسلامتها.
6. البحث والاختبار: في عمليات البحث العلمي وتطوير المنتجات، يعد التحكم الدقيق في عزم الدوران أمرًا بالغ الأهمية لموثوقية النتائج التجريبية. يتم استخدام معاير مفتاح عزم الدوران اليدوي لمعايرة مفاتيح عزم الدوران في المعدات التجريبية، مما يضمن دقة البيانات التجريبية.
7. العسكرية والدفاعية: في صيانة المعدات العسكرية والمرافق الدفاعية، ترتبط سلامة أدوات التثبيت بشكل مباشر بفعالية القتال وسلامة الأفراد. يتم استخدام معايرة مفتاح عزم الدوران اليدوي لضمان دقة مفاتيح عزم الدوران المستخدمة في المجال العسكري.
في الختام، يلعب معايرة مفتاح عزم الدوران اليدوي دورًا حاسمًا في مختلف المجالات، حيث يعمل كأداة رئيسية لضمان عزم دوران دقيق للمثبت، والحفاظ على سلامة هيكل المعدات، وضمان السلامة.
