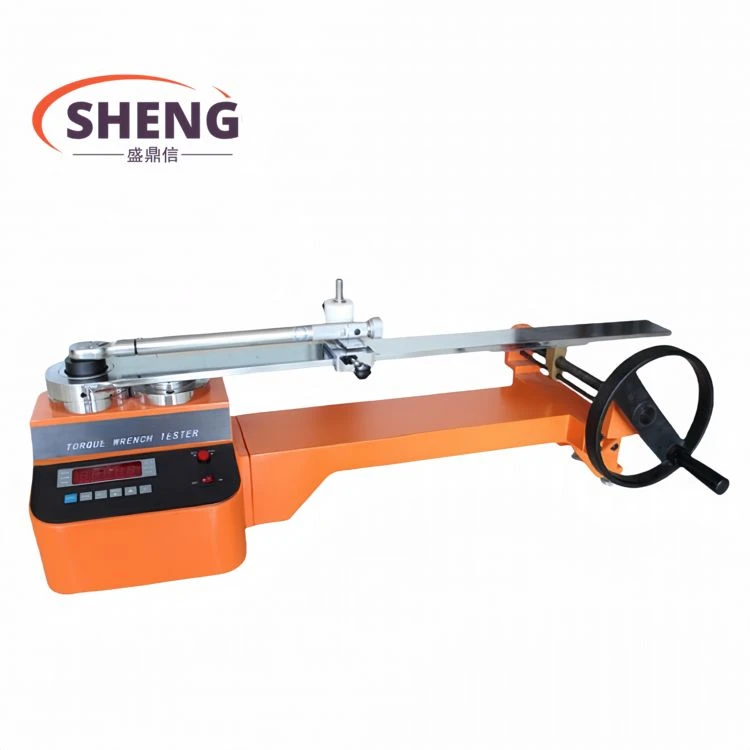

جهاز اختبار عزم الدوران الرقمي بمستشعر مزدوج



جهاز اختبار مفتاح عزم الدوران الرقمي بمستشعر مزدوج هو جهاز اختبار يستخدم لمعايرة مفاتيح عزم الدوران المختلفة. يعتمد الجهاز على تقنية التحكم أحادية الشريحة ويتكون من مستشعرات عزم دوران عالية الدقة وأقواس قوة. يتميز باختبار دقيق وأداء مستقر ووظائف غنية وسهولة في التشغيل. يلتزم الجهاز بالتكنولوجيا الرائدة لشركة Rufa في الصناعة، وقد وصلت جميع المؤشرات إلى المستوى المحلي من الدرجة الأولى. إنه جهاز اختبار فعال للغاية من حيث التكلفة وقد تم استخدامه على نطاق واسع في صناعات التصنيع وأقسام القياس والاختبار مثل الكهرباء والصناعات الخفيفة والآلات والمحركات ومحركات الاحتراق الداخلي والمركبات الكهربائية والدراجات النارية والسيارات والسفن والطائرات.

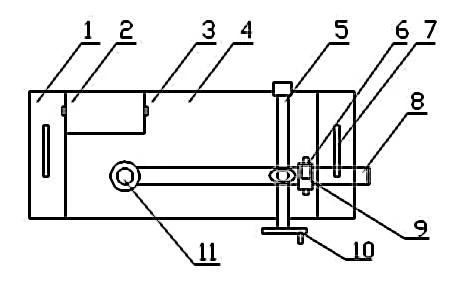

مخطط مستوي جهاز اختبار مفتاح عزم الدوران الرقمي بمستشعر مزدوج (الشكل 1)، المنظر الخلفي (الشكل 2):



الشكل 1



الشكل 2

اسم الأجزاء:

1- لوحة القاعدة:

2- العرض: يمكن ضبط وعرض قيمة عزم الدوران؛

3- مقبض ضبط زاوية العرض:

4- السكن:

5- برغي:

6- مقبض ضبط الارتفاع: يمكن ضبط ارتفاع المنصة لجعل مفتاح عزم الدوران يتم اختباره في حالة أفقية. إذا لم يكن في حالة أفقية، فقد يتسبب ذلك في حدوث أخطاء في القياس؛

7- المقبض: يستخدم لتحريك الآلة؛

8- قضيب القوة الأفقية:

9- مقبض الضبط الأيسر والأيمن: اضبط منصة الاختبار لجعلها مناسبة لطول ذراع مفتاح عزم الدوران المراد اختباره، ويمكن أيضًا ضبط اتجاه منصة الاختبار للتكيف مع القياس الأمامي والعكسي لمفتاح عزم الدوران؛

10- عجلة القيادة: قم بتحميل أو تفريغ مفتاح عزم الدوران قيد الاختبار؛

11- رأس قوة المستشعر: يتم تجهيز العديد من رؤوس اختبار التحويل وفقًا لحجم الرأس المربع لمفتاح عزم الدوران في المصنع؛

12- فتحة توصيل RS232: يمكن توصيلها بجهاز كمبيوتر (هذه الوظيفة غير متوفرة في المصنع، ويحتاج المستخدم إلى شراء جهاز مزود بهذه الوظيفة بشكل منفصل)؛

13- فارغ؛

14- مفتاح الطاقة [الطاقة]:

15- مقبس الطاقة (تيار متردد 11 فولت/220 فولت):

16- قم بتثبيت الغطاء الخلفي: افتح الغطاء الخلفي لمعايرة الجهاز. يُمنع منعًا باتًا على غير المحترفين إزالة اللوحة!

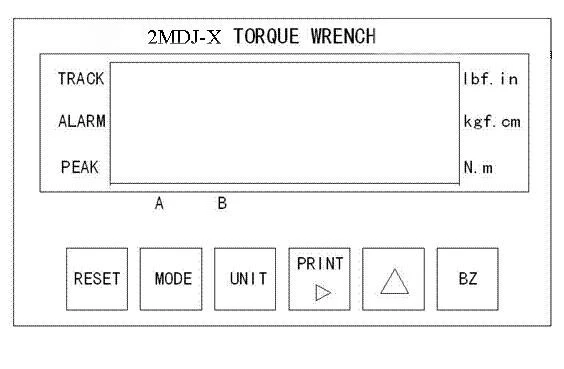

يظهر الرسم التخطيطي للوحة شاشة اختبار مفتاح عزم الدوران الرقمي ذو المستشعر المزدوج في الشكل 3.



الشكل 3

●يمكن لنافذة العرض الموجودة في منتصف الشاشة عرض قيمة عزم الدوران الحالية. تمثل مصابيح المؤشر الثلاثة الموجودة على اليمين ثلاث وحدات قياس على التوالي. مصابيح المؤشر الثلاثة الموجودة على اليسار: يشير ضوء المسار إلى أن وضع القياس في حالة التتبع، ويشير ضوء الذروة إلى أن وضع القياس في حالة تثبيت الذروة، ويشير ضوء الإنذار إلى إنذار تجاوز الحد؛





1. قم بتشغيل مفتاح الطاقة؛
2. اضغط على مفتاح "UNIT" لتحديد وحدة القياس المطلوبة؛
3. اضغط على مفتاح "MODE" لتعيين وضع القياس على "TRACK"؛
4. اضغط على مفتاح "RESET" لإعادة تعيين القيمة المعروضة إلى الصفر؛
5. اضغط على مفتاح "BZ" ومفتاحه المركب لتعيين قيمة الحد الأقصى للتنبيه؛
6. حدد الملحقات التي تتوافق مع مفتاح عزم الدوران المراد قياسه وضعها على رأس مستشعر القوة؛
7. ضع مفتاح عزم الدوران المراد قياسه على محطة العمل (بين رأس مستشعر القوة ومنصة الاختبار)، واضبط مقبض ضبط الارتفاع للحفاظ على مفتاح عزم الدوران عند مستوى الماء. =في الحالة الأفقية، اضبط مقابض الضبط اليسرى واليمنى للتكيف مع طول الذراع واتجاه القياس لمفتاح عزم الدوران؛
8. اضغط على مفتاح "MODE" لتعيين وضع القياس إلى حالة "PEAK" أو حالة "TRACK". إذا كان في حالة "PEAK"، فيمكنك تسجيل بيانات الذروة (بيانات القيمة القصوى). اضغط على مفتاح إعادة الضبط "RESET" لمسح بيانات القيمة القصوى وإعادة العرض إلى الصفر؛
9. قم بتدوير عجلة اليد للتحميل، ويمكنك أن ترى على الشاشة أن قيمة عزم الدوران تتغير مع التحميل. عندما تصل قيمة عزم الدوران إلى قيمة التنبيه المحددة أو تتجاوزها، ستصدر الأداة صوت تنبيه، وسيضيء ضوء التنبيه "ALARM" على الشاشة لتذكير المشغل بإيقاف التحميل؛ لتحسين دقة القياس، عند الاقتراب من القيمة القصوى أو القيمة المحددة أو تقديرها، يجب إبطاء سرعة التحميل؛
10. إذا كنت تريد طباعة قيمة القياس أو نقل بيانات القياس إلى الكمبيوتر، اضغط على [مفتاح الطباعة]؛
11. قم بتدوير عجلة اليد في الاتجاه المعاكس لإزالة مفتاح عزم الدوران الذي يتم اختباره؛
12. إذا كنت ترغب في مواصلة الاختبار، كرر الخطوات المذكورة أعلاه. يُنصح عمومًا بإجراء القياس عدة مرات وأخذ القيمة المتوسطة؛
13. إذا انتهى الاختبار، قم بإزالة ملحقات الاختبار، وأوقف تشغيل الطاقة، واحتفظ بالجهاز بشكل صحيح؛
14. إذا لم يكن المستخدم يختبر مفتاح عزم الدوران، بل أدوات أخرى، فراجع عملية الاختبار المذكورة أعلاه. إذا لزم الأمر، يلزم استخدام تركيبات خاصة؛





نموذج	مدى عزم الدوران [N.m]	وزن [كجم]	أقصى ذراع فعال[مم]	الأبعاد الخارجية[مم]			سائق [مم]
				L	W	H
SDX٪7b٪7b0٪7d٪7dCT٪7b٪7b1٪7d٪7d	0.5-5,5-50	35	650	900	450	340	6.3/10/12.5
SDX٪7b٪7b0٪7d٪7dCT٪7b٪7b1٪7d٪7d	1-10,10-100	35	650	900	450	340	6.3/10/12.5
SDX٪7b٪7b0٪7d٪7dCT٪7b٪7b1٪7d٪7d	2-20,20-200	35	650	900	450	340	6.3/10/12.5
SDX٪7b٪7b0٪7d٪7dCT٪7b٪7b1٪7d٪7d	3-30,30-300	35	650	900	450	340	6.3/10/12.5/20
SDX٪7b٪7b0٪7d٪7dCT٪7b٪7b1٪7d٪7d	5-50,50-500	35	650	900	450	340	6.3/10/12.5/25
SDX٪7b٪7b0٪7d٪7dCT٪7b٪7b1٪7d٪7d	10-100,100-1000	60	1400	1400	600	350	6.3/10/20/25
SDX٪7b٪7b0٪7d٪7dCT٪7b٪7b1٪7d٪7d	20-200,200-2000	65	1600	1600	800	550	6.3/10/20/25
SDX٪7b٪7b0٪7d٪7dCT٪7b٪7b1٪7d٪7d	30-300,300-3000	90	2000	2000	1000	550	6.3/10/20/25
SDX٪7b٪7b0٪7d٪7dCT٪7b٪7b1٪7d٪7d	50-500,500-5000	90	2000	2000	1000	550	12.5/25/38
SDX٪7b٪7b0٪7d٪7dCT٪7b٪7b1٪7d٪7d	100-1000,1000-10000	90	2000	2000	1000	550	12.5/25/38/51
دقة	±1%
وضع العرض	5-شاشة عرض LED رقمية
مزود الطاقة	تيار متردد 220 فولت/50 هرتز



1. دقة القياس: ±1%

2. نطاق ضبط قيمة التنبيه: ضمن النطاق الكامل

3. شروط الاستخدام

(أ) درجة الحرارة المحيطة: 0-40 درجة

(ب) الرطوبة النسبية: أقل من أو تساوي 80% رطوبة نسبية

(ج) مصدر الطاقة: تيار متردد 220 فولت ± 10%، 50 هرتز
